拓扑绝缘体纳米线

三维拓扑绝缘体平面表面上的低能电子可由二维无质量 Dirac 哈密顿量描述。若局域表面法向为$\hat{\mathbf{n}}$,则表面态的标准形式可写成

其中$\boldsymbol{\sigma}=(\sigma_x,\sigma_y,\sigma_z)$表示自旋自由度,$\mathbf p=-i\hbar \nabla$。对于圆柱面轴向$z$方向仍然是开边界,电子自由传播;沿周向$\phi$方向是封闭回路,因此该方向动量是量子化的。采用柱坐标系$(r,\phi,z)$,在圆柱表面$r=R$上取局域正交基矢

圆柱表面的法向量为$\hat{\mathbf n}=\hat{\mathbf r}$,表面梯度算符为

因此在圆柱面上,动量算符为

将表面态$\eqref{eq:l1}$表述在柱面坐标系中,首先计算叉乘

从而得到

代回方程$\eqref{eq:l1}$中

其中

这里的$\sigma_{\phi}$显示依赖于$\phi$,说明电子沿着圆周方向移动时,自旋量子化轴也在旋转,这正是Berry相位出现的根源。为了消去$\sigma_{\phi}$对$\phi$的依赖,引入绕$z$轴的自旋旋转

并定义新的波函数

变换$\eqref{eq:l2}$将自旋基从固定基矢变换到了沿柱面切向共同转动的局域基矢,由旋转关系可以得到

从而在新的基矢下,哈密顿量可以表示为常数矩阵的形式,其实也就是将Berry相位转移到了波函数的边界条件中。在新基矢下等效的哈密顿量为

此时哈密顿量的形式更简单,但是新基矢下的波函数满足的周期条件则发生了变换。

波函数边界条件

在柱面坐标系中,物理的波函数$\psi(\phi,z)$绕柱面一周必须是单值

而幺正矩阵$\eqref{eq:l2}$满足

所以在新的基矢下波函数满足

满足反周期边界条件。这说明电子围绕圆周一圈之后获得Berry相位为$\pi$,因此圆周方向波函数不是整数动量量子化,而是半整数量子化。

将本征态表示为分离变量形式

其中$\chi$为两分量自旋部分。通过反周期边界条件可得

从而有

因此哈密顿量的本征值问题变为

对应的能谱为

从能谱上可以看到,表面二维Dirac锥被量子化成一系列一维子能带,最低自带不是从零开始,而是有半整数偏移。最低能量为

导带与价带之间的能隙为

磁场影响

考虑沿轴向施加磁场

对于表面电子,将会产生Aharonov-Bohm效应,因为电子围绕圆柱一周包围的磁通为

此时带来的AB相位为

波函数的边界条件从无磁场时的

变为

其中前面的负号来自于Berry相位$\pi$,而指数因子则来自于AB相位。取波函数为

代入边界条件$\eqref{eq:l3}$得到

于是

可以看到磁场不是简单的在能量上加入一个常数,而是把沿周向角动量量子化中心整体移动了$\Phi/\Phi_0$,将上式代入哈密顿量

对应的能谱为

这就是柱面拓扑绝缘体表面态在轴向磁场下的一维子能带,可以看到每个子能带的最小值为

它会随着磁通$\Phi$沿能量方向上下移动,但是这种移动不是任意的,而是以$\Phi_0$为周期

也就是说增加一个磁通量子,只是将一维子能带的能带指标整体平移一个整数,能带回复原样。从而有

当施加半个磁通量子时

某个子能带可以达到$E=0$,这意味零磁场时Berry相位$\pi$产生半整数周向量子化,半个磁通量子的AB相位正好抵消Berry相位;有限能隙关闭出现gapless模式。因此半磁通量子处是一个特殊的位置。

1
2
3
4
5
6
7
8
9
10
11
ClearAll["Global`*"]
R0 = 5;
f1[kx_, m_] := {Sqrt[
kx^2 + 1/R0^2 (m + 1/2)], -Sqrt[kx^2 + 1/R0^2 (m + 1/2)]}
f2[kx_, m_,
n_] := {Sqrt[
kx^2 + 1/R0^2 (m + 1/2 + n)], -Sqrt[kx^2 + 1/R0^2 (m + 1/2 + n)]}

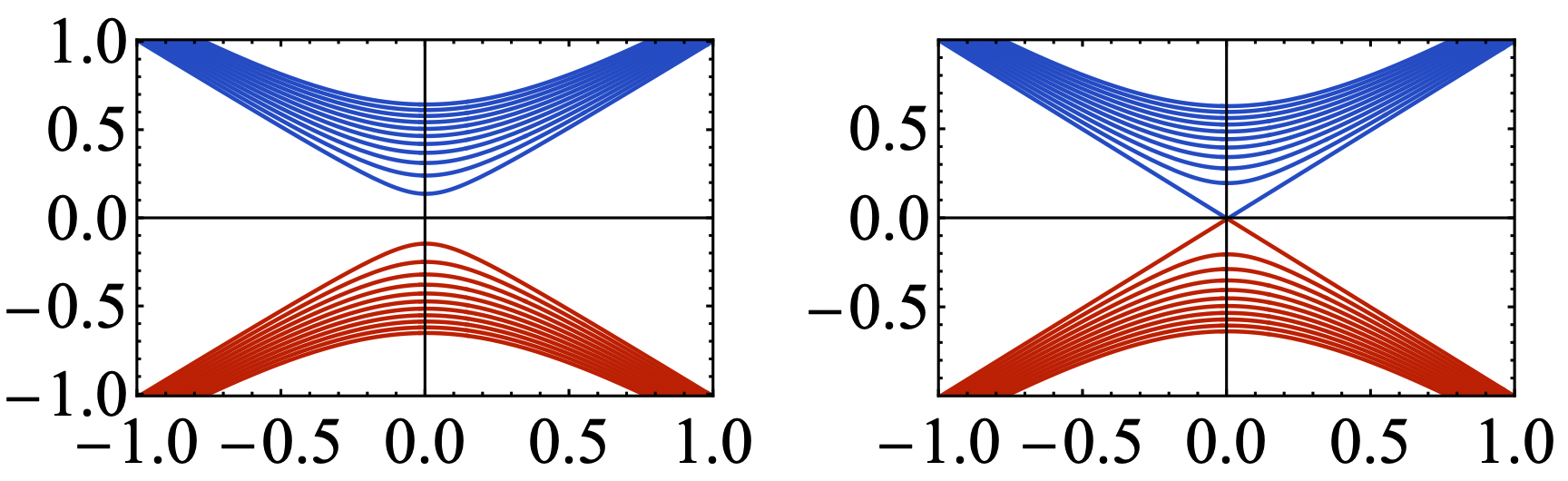

Plot[Evaluate[#], {kx, -1, 1}] & /@
Table[f1[kx, m0], {m0, 0, 10}] // Show
Plot[Evaluate[#], {kx, -1, 1}] & /@
Table[f2[kx, m0, -0.5], {m0, 0, 10}] // Show
Image 1

参考文献

Aharonov-Bohm Oscillations in Disordered Topological Insulator Nanowires
